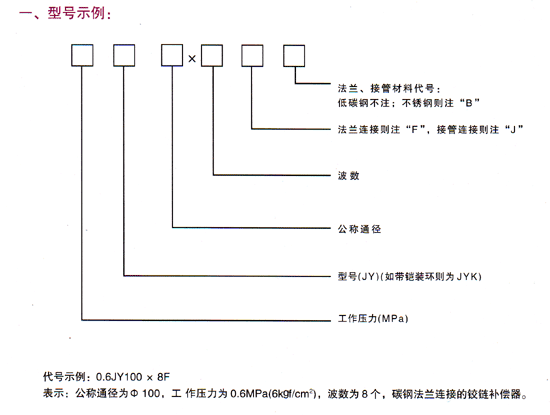

鉸鏈波紋補償器(JY)型號示例
logo.png)
0317-8185517 8184517
鉸鏈波紋補償器(JY)型號示例
二、應用舉例：
某熱管安裝溫度：20℃，通徑500，工作壓力0.6MPa（6kgf/cm2），_溫度-10℃，碳鋼管線膨脹系數a=13.2×10ˉ6/℃。
_如下管路安裝形式設計計算：
1、確定位移量：
△X=al△T=13.2×10ˉ6（80+80）×103×（120-（-10°））=275mm
2、選用補償器：
補償器Ⅰ選用：0.6JY500×6J，θ0=±8°（額定位移2×8°）
LⅠ=1.1m,KθⅠ=197N·m
補償器Ⅱ、Ⅲ選用：0.6JY500×4，θ0=±5°
LⅡ=LⅢ=0.9m，KθⅡ=KθⅢ=295N·m/度
即LA（_大于等于）≥997.69mm……（1）
一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……（2）
一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……（2）
（Lp為補償段安裝長度）
根據（1）式，取_余量，將LA值向上圓整：
LA=1200 （在安裝跨距要求允許條件下，LA適當大一點好）
實際工作角位移
3、考慮冷緊問題：
為了_管路受力狀總況，設計安裝時通常對補償器進行冷緊。

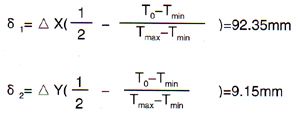

冷緊量按以下公式計算：
所以沿工作位移相反方向進行冷緊安裝（冷緊量δ=74.04mm）
4、計算支座承受載荷：
下面分析固定支座G1、G2和導向支架D1、D2的受力情況。

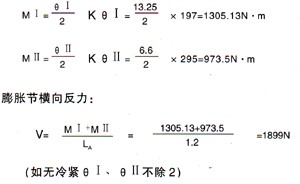

a、膨脹節變形力矩。
b、 G1點： D1點：
Fy=Fz=0 Fx=Fy=Fz=0，Mx=My=0
Fx=-V=-1899N Mz=MⅡ=973.5N·m
Mx=My=Mz=0
G2：
Fx=V=1899N D2：Fx=Fy=Fz=0，Mx=My=0
Fy=Fz=0，Mx=My=Mz=0 Mz=-MⅡ=-973.5N·m

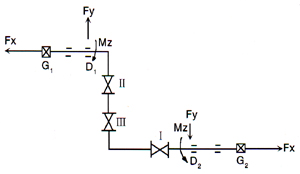

受力圖：

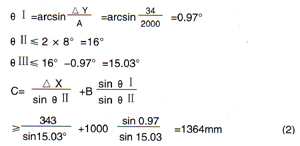

1、確定位移：
2、選用補償器：
補償器Ⅰ選用：0.6JY500×2，θ0=±2.5
LⅠ=0.8m，KθⅠ=590N·m/度
補償器Ⅱ、Ⅲ選用：0.6JY500×6，θ0=±8
LⅡ=LⅢ=1.1m，KθⅡ=197N·m/度

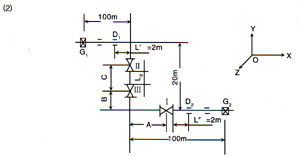

一般B值根據補償器Ⅲ的長度LⅡ和管路彎曲半徑大小取值，比如取為1m，A值安裝跨距要求允許下，按式
（1）取大一點，如A=2m
按（2）式向上調整C值（適當大一點好）：C=1600=1.6m

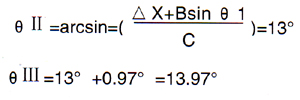

即：
即：
根據LⅠ、LⅡ、LⅢ，A、B、C值即可確定補償器的安裝位置。
3、考慮冷緊問題
沿工作位移相反方向進行冷緊安裝。
4、計算支座承受載荷：

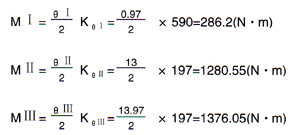

a、膨脹節變形力矩：
膨脹節橫向反力：
b、G1點：
Fx=-V1=-1660.37N
Fy=Fz=0
Mx=My=Mz=0
D1點：
Fx=Fz=0，Mx=My=0
Fy=V2=1661.31N
M2=-MⅡ+V2×L′-V1（20-B-C）
=-1280.55+1661.31×2-1660.37（20-1.0-1.6）
=-26848.37（N·m）
D2點：
Fx=Fz=0，Mx=My=0
Fy=-V2=-1661.31（N）
Mz=MⅠ-Fy（2+LⅠ/2）=286.2+1661.31（2+0.8/2）=4273.34（Nm）
受力圖：
管系摩擦反力等載荷用戶自己考慮
